【Verilog设计—仿真实验】四位加法器的实现

编译器环境:Quartus Il 14.0(64-bit)

仿真环境:Quartus Il 14.0(64-bit)自带的Modelsim.exe

 什么是全加器?半加器又是什么?

   半加器: 加数、被加数为输入input,和数与进位为输出out;

   全加器: 加数、被加数与低位的进位数为输入input,和数与进位为输出out。

四位半加器



四位全加器

四位加法器的仿真实现(仿真环境:Quartus II)

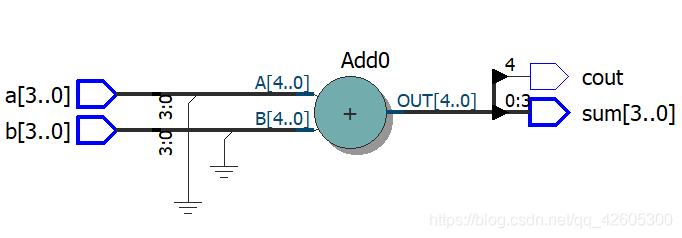

 1、四位半加器的实现:

module add4(a,b,sum,cout);

    input [3:0] a,b;  //a、b 加数、被加数<--输入
    output [3:0] sum; //sum和数-->输出变量
    output cout;  //cout-->输出变量

    assign {cout,sum}=a+b; //a+b,再使用拼接运算符,将进位保存至cout,和数保存至sum

endmodule

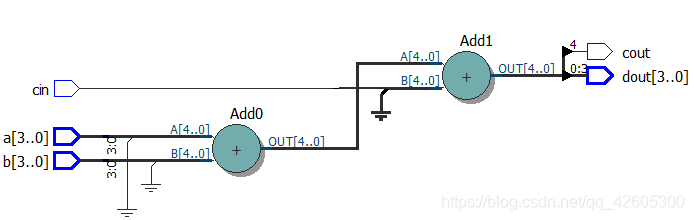

2、 四位全加器的实现:


module adder_4(a,b,cin,cout,dout);

	input [3:0] a,b;   //a,b为4位输入
	input cin;   //cin为进位输入

	output cout;
	output [3:0] dout;

	assign {cout,dout} = a+b+cin;   //a+b+cin 加法操作
	//使用拼接运算符将cout、dout拼接,dout取结果中的低四位

endmodule





下面是四位全加器的仿真实现(四位半加器,同理):




 进行RTL仿真(也即Modelsim仿真)



手动输入修改a、b、c的值。








3、 四位半加法器的实现(与全加器的仿真实现步骤类似)
